Ripetitori Telefonia Mobile facciamo il punto
Quando abbiamo una domanda di arredo o quando riceviamo una risposta su come fare un montaggio, quando cerchiamo un prezzo...
Lo facciamo grazie ad una capillare rete di ripetitori ( antenne ) che ricevono e inviano Segnali ( G2-G3-G4-G5 )
quanto sono utili queste lo palpiamo ogni giorno...ma queste emettono radiofrequenze, e la domanda è : Possono essere dannose alla salute?
Nessuno ancora lo può dire con certezza ci sono studi e speriemntazioni molto avanzate per garantire la salute publica.
qui ho raccolto dei dati interessanti per capire la dinamica delle emissioni
Partiamo dalla base, il punto di origine del segnale:
L'Antenna
L'emissione di segnale:

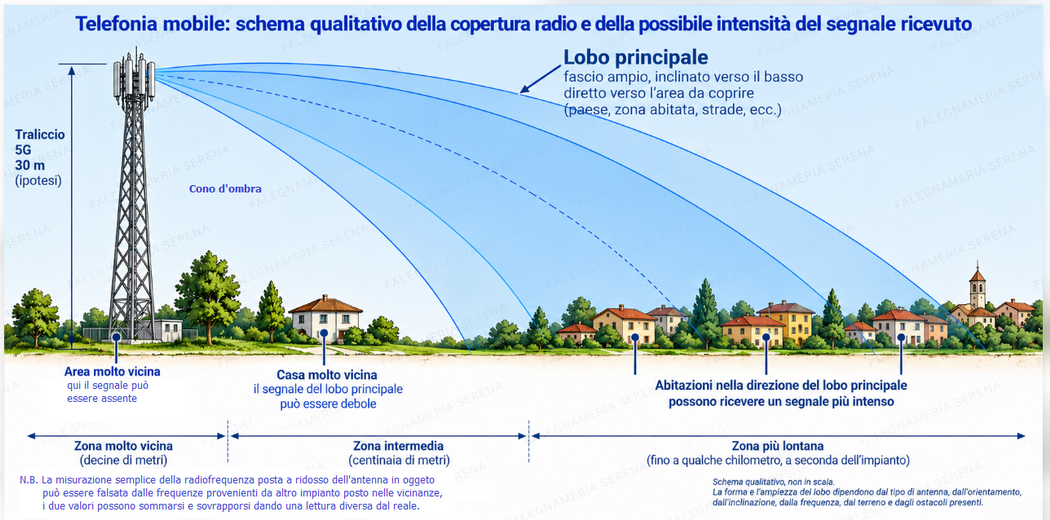

nel disegno il motivo per cui il lobo principale immediatamente sotto ad una antenna telefonia mobile risulta debole
Il lobo principale di un'antenna per la telefonia mobile risulta debole (o quasi assente) nell'area immediatamente sottostante a causa del diagramma di radiazione delle antenne e del fenomeno geometrico chiamato "cono d'ombra".
Le antenne dei settori radiomobili non trasmettono il segnale in modo uniforme in tutte le direzioni, ma lo focalizzano per coprire aree specifiche. I motivi tecnici principali sono:
1. Direzionalità e Tilting dell'antenna
Le antenne per la telefonia sono direzionali e progettate per propagare il segnale verso l'orizzonte per coprire distanze che vanno da diverse centinaia di metri a chilometri.
- Lobo principale concentrato: L'energia elettromagnetica viene convogliata in un fascio (lobo principale) che punta in avanti e leggermente verso il basso.
- Inclinazione (Tilt): Per ottimizzare la copertura e non interferire con le celle adiacenti, le antenne vengono inclinate verso il basso solo di pochi gradi (tilt meccanico o elettrico). Di conseguenza, il lobo principale "sorvola" l'area subito sotto il traliccio e tocca il suolo solo a una certa distanza dalla struttura.

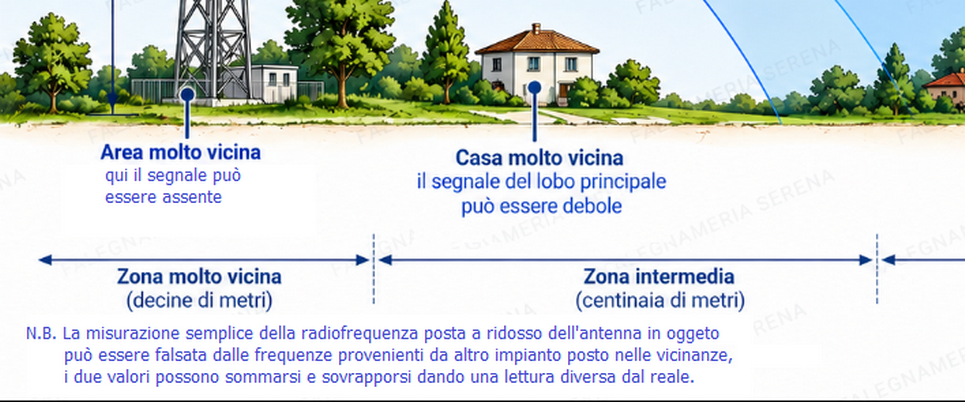

2. Presenza del "Cono d'Ombra" (Nulls)
La zona situata direttamente sotto la stazione radiobase ricade nel cosiddetto cono d'ombra. Nel diagramma di radiazione tridimensionale dell'antenna, la regione verticale inferiore corrisponde a un "nullo" o a lobi secondari di intensità drasticamente inferiore rispetto al lobo principale.
In sintesi
Chi si trova esattamente sotto l'antenna riceverà soltanto i lobi secondari (fasci di segnale molto più deboli e non ottimizzati) oppure i segnali riflessi dagli edifici circostanti. Paradosso solo apparente: più ci si avvicina alla base del traliccio, più il segnale diretto decade, mentre la ricezione ottimale del lobo principale si sperimenta posizionandosi a distanze maggiori.
Se desideri approfondire l'argomento, posso spiegarti:
- Come viene calcolato l'angolo di tilt ottimale di un'antenna.
- La differenza e la gestione dei lobi secondari (side lobes) nel campo delle telecomunicazioni.
Facendo un calcolo "rustico" e molto approssimativo), per un traliccio standard alto 30 metri il cono d'ombra al suolo si estende tipicamente per un raggio che va da 0 a circa 50-100 metri dalla base del traliccio.
Per capire come si arriva a questi metri senza formule complesse, possiamo usare la geometria e il comportamento dei fasci del 5G:
La regola del triangolo (e del "tilt")
Il lobo principale di un'antenna non spara mai dritto verso il basso, ma punta verso l'orizzonte con una leggera inclinazione (tilt) che di solito va dai 2° ai 6° gradi. L'antenna ha poi una sua "apertura" verticale del fascio (immagina la luce di una torcia) che è larga circa 6°-10°.
- Il limite superiore del fascio viaggia quasi parallelo al terreno.
- Il limite inferiore del fascio (il bordo più basso della nostra torcia immaginaria) è quello che determina dove finisce l'ombra e dove inizia a "toccare" il segnale vero e proprio.
I metri al suolo (Stima pratica)
Considerando l'altezza di 30 metri e l'inclinazione tipica del bordo inferiore del fascio (che cala con un angolo combinato rispetto all'orizzonte intorno ai 20°-30° nei pressi del palo): [1]
- Zona di ombra totale (0 - 20 metri): In questa primissima fascia sotto il traliccio sei completamente sotto la "torcia". Il segnale del lobo principale ti passa letteralmente sopra la testa di 25-30 metri. Qui prendi solo riflessi o spurie debolissime.
- Zona di penombra / transizione (20 - 60 metri): Il bordo inferiore del fascio inizia a scendere verso il livello del suolo. Il segnale comincia a farsi sentire ma è ancora molto debole e parziale rispetto alle reali capacità dell'antenna.
- Inizio del lobo principale (oltre i 60 - 80 metri): A questa distanza il fascio principale ha toccato terra a volume pieno. È qui che si sperimenta la massima ricezione e potenza del segnale diretto.
La variabile del 5G (Massive MIMO)
C'è un dettaglio importante per il 5G: a differenza delle vecchie antenne 2G/3G/4G che avevano un fascio fisso ("effetto ombrello" statico), le antenne 5G usano il beamforming. Significa che creano dei "micro-fasci" dinamici che inseguono i telefoni degli utenti.
Tuttavia, anche se l'antenna 5G prova a "inseguirti" orientando un fascio verso il basso, la sua struttura fisica non le permette di piegare il segnale a 90° verso i propri piedi. Di conseguenza, la regola geometrica dei circa 50/100 metri di raggio di ombra rimane un'approssimazione validissima per stimare il vuoto di segnale diretto al suolo.
Un Traliccio davanti a casa:
alcuni si trovno un traliccio di telefonia mobile eretto propio a ridosso di casa propria, e qui si va in panico.
per tranquillizzare il malcapitato senza però ignorare i sui timori, vorrei fare un discorso non tecnico ma banalmente comprensibile.
Per chi vede un'antenna di telefonia mobile come uno strumento di distruzione di massa in quanto questa per credena popoalre spara Frequenze Elettomagnetiche come fosse un Cannone... .
All'ora prendiamo la metafora sel Cannone: quando un cannone spara in più direzioni, qual'è il posto più sicuro dove stare?
Il punto più sicuro e sotto il cannone ! li il getto di fuoco non può arrivare.
In ugual maniera più la tua casa è vicina/sotto all'antenna più sei fuori dalla zona di "tiro".
Ma? c'e' un ma,
Quanto sopra non toglie di poter essere bersaglio di un secondo "Cannone" questa volta posto molto lontano dalla tua casa, ma che punta proprio su di te,
e di questo potresti avere motivo di preoccuparti.
(dati raccolti da intelligenza artificiale, può contenere inesattezze)
